Infografik: Was ist eine 3-Phasen-Stromschiene?

Eine 3-Phasen-Stromschiene ist ein professionelles Schienensystem mit drei getrennten Stromkreisen in einer Schiene. Jeden Schienenstrahler schließen Sie an einen der drei Stromkreise an. So können Sie Gruppen von Strahlern separat schalten oder dimmen, zum Beispiel das Schaufenster unabhängig vom Rest des Geschäfts. Das System wird häufig in Geschäften, Showrooms, Museen und der Gastronomie eingesetzt.

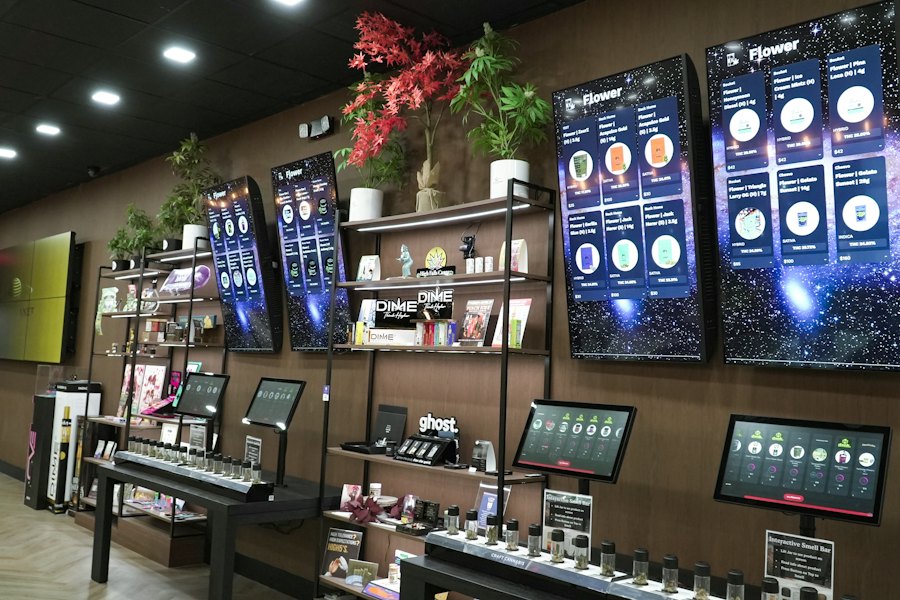

Ladeneinrichtung mit Strahlern an der Decke
In Geschäften werden 3-Phasen-Schienen genutzt, um Lichtgruppen separat zu schalten.

Wie funktioniert eine 3-Phasen-Schiene?

In der Schiene verlaufen drei Außenleiter, ein Neutralleiter und ein Schutzleiter. Der Adapter eines Schienenstrahlers hat einen Wahlschalter, mit dem Sie festlegen, an welchen Stromkreis (L1, L2 oder L3) der Strahler angeschlossen wird. Mit drei Schaltern oder einem Dimmsystem steuern Sie so drei Lichtgruppen.

Vorteile

  • bis zu drei Lichtgruppen in einer Schiene,
  • Strahler frei verschiebbar und ausrichtbar,
  • einfach anzupassen, wenn sich die Einrichtung ändert,
  • professionelle Ausstrahlung.

Bestandteile

  • 3-Phasen-Stromschienen,
  • Einspeisungen links oder rechts,
  • Verbinder: gerade, Ecke, T und Kreuz,
  • Endkappen und Abhängematerial,
  • 3-Phasen-Schienenstrahler.

Achtung: links und rechts

Bei 3-Phasen-Systemen gibt es Einspeisungen und Verbinder oft in einer linken und einer rechten Ausführung, je nachdem, auf welcher Seite der Schutzleiter liegt. Wählen Sie die richtige Ausführung für Ihre Anordnung. Lesen Sie auch, was eine 1-Phasen-Stromschiene ist.

Sehen Sie sich unsere 3-Phasen-LED-Stromschienen und 3-Phasen-Schienen und Zubehör an.

Häufig gestellte Fragen

Brauche ich Drehstrom für eine 3-Phasen-Schiene?

Nein, die Schiene funktioniert auch an einem normalen Anschluss; die drei Stromkreise werden dann als separate Schaltgruppen genutzt.

Kann ich 1-Phasen-Strahler an einer 3-Phasen-Schiene anbringen?

Nein, verwenden Sie Strahler mit einem 3-Phasen-Adapter.

Was bedeuten links und rechts bei Verbindern?

Es gibt an, auf welcher Seite der Schutzleiter liegt; das muss zu Ihrer Anordnung passen.
